上篇文章中，小剧分享了灯光动线规划，并提到将在新房中实现智能灯光系统。
在全屋智能系统中，最关键的部分仍然是网络的整体搭建。
不仅仅因为 Wi-Fi 网络是一些智能家居设备的必选连接方式，更是家人、访客在家里漫游时网络体验的基石。
另外，对速度和稳定性要求高的设备都需要有线网络支持，如米家中枢网关、电视机、电脑、监控、NAS 等。
再回到智能家居的场景，米家基于蓝牙 Mesh2.0 的"蓝牙局域网"，可靠性也非常重要。
因此这一篇笔记会围绕着以下三点展开：
- Wi-Fi 漫游思路
- 蓝牙 Mesh2.0 网络搭建
- 有线局域网搭建
全文会按照户型分析、背景知识补课、网络设计、网络实施等顺序展开。文末会有抽象后的网络远景拓扑图。
一、户型特点分析
所有的网络规划，离不开对所处环境的剖析。具体到家庭网络规划，就是针对户型特点选择最适合的方案。
图一、户型图
小剧的这套约 140 平的户型，整体不算特殊，但仍有以下几个特点。
- 户型偏瘦长（加上南北院约25m）
- 客餐厅空间开阔，但卧室区域墙体林立
- 南北双院，需要 Wi-Fi 覆盖
- 双入户门，需要布设监控
基于这些特点，一个 Wi-Fi 路由器打天下的方案基本上就被否了，原因有两点。
- 整套房子纵深过长，再加上墙体、混凝土柱子等阻隔，信号衰减严重，按照现行的路由器标准，难以覆盖这么大的尺度。
- Wi-Fi 通信分为上下行方向。下行信号由路由器发出，覆盖范围较大；上行信号由手机等终端发出，功率较弱。
因此一台路由器覆盖一个较大的面积，很容易出现手机能连接到网络，但使用体验极差的尴尬处境。
这就像路由器和手机在相互喊话，手机能听见路由器的呼声，路由器却很难听清手机在说什么。
这种情况在视频通话时最容易暴露问题。
对方画面很流畅，但自己在对面已经卡成了 PPT。
二、背景知识小课堂
2.1、有线网络
家庭布线中，超六类网线本身和线长，在万兆以下几乎不构成瓶颈，因此前期优先要考虑的依旧是 Wi-Fi 网络。
另外小剧家采用的是全拆全换的方式去布线，有线网络的布局可以更加自由。因此，有线网络的方案在规划阶段的优先级可以适当靠后。
小剧计划将有线布线放在最后阶段再规划。
2.2、2.4G 和 5G Wi-Fi 频段
常见的家庭 Wi-Fi 通常分为 2.4G 和 5G 两个频段。
2.4G 是兼容性最好的频段，穿墙能力也非常好，但速度上限不高。
5G 频段更适合高速传输，但信号覆盖面积不大。
因此常规家庭使用 2.4G、5G 双频合一，可以做到一台路由既能支持近距离高速传输、又能照顾到相对远距离干扰较多的场景。
回到前面提到的，小剧准备做全屋智能这个背景。因为一些智能家居设备只支持 2.4G 频段，因此双频合一的模式在小剧家并不适用。
手机还是连接 5G 频段，仅支持 2.4G 的智能家居设备单独走 2.4G 网络。
2.3、蓝牙信号覆盖
蓝牙信号覆盖，主要指的是米家蓝牙 Mesh2.0 的信号覆盖。
在米家的全屋智能背景下，一台米家中枢网关必不可少。
米家中枢网关的信号覆盖可以参照 2.4G Wi-Fi。这是因为蓝牙的工作频段与 2.4G Wi-Fi 几乎一致，覆盖能力也相近。
对了，米家蓝牙 Mesh2.0 的另一个魅力，是它的 Mesh 指的是支持"多跳中继通信"。
具体而言，在一个 20m 的长度范围内，一侧放置米家中枢网关，每隔 3m 放一台支持米家 Mesh2.0 的设备，如墙面开关。另一侧端点则放置温湿度传感器。
即使米家中枢网关无法覆盖到另一端，利用 Mesh2.0 多跳通信的特性，也能顺利的为端点的温湿度传感器建立起连接。

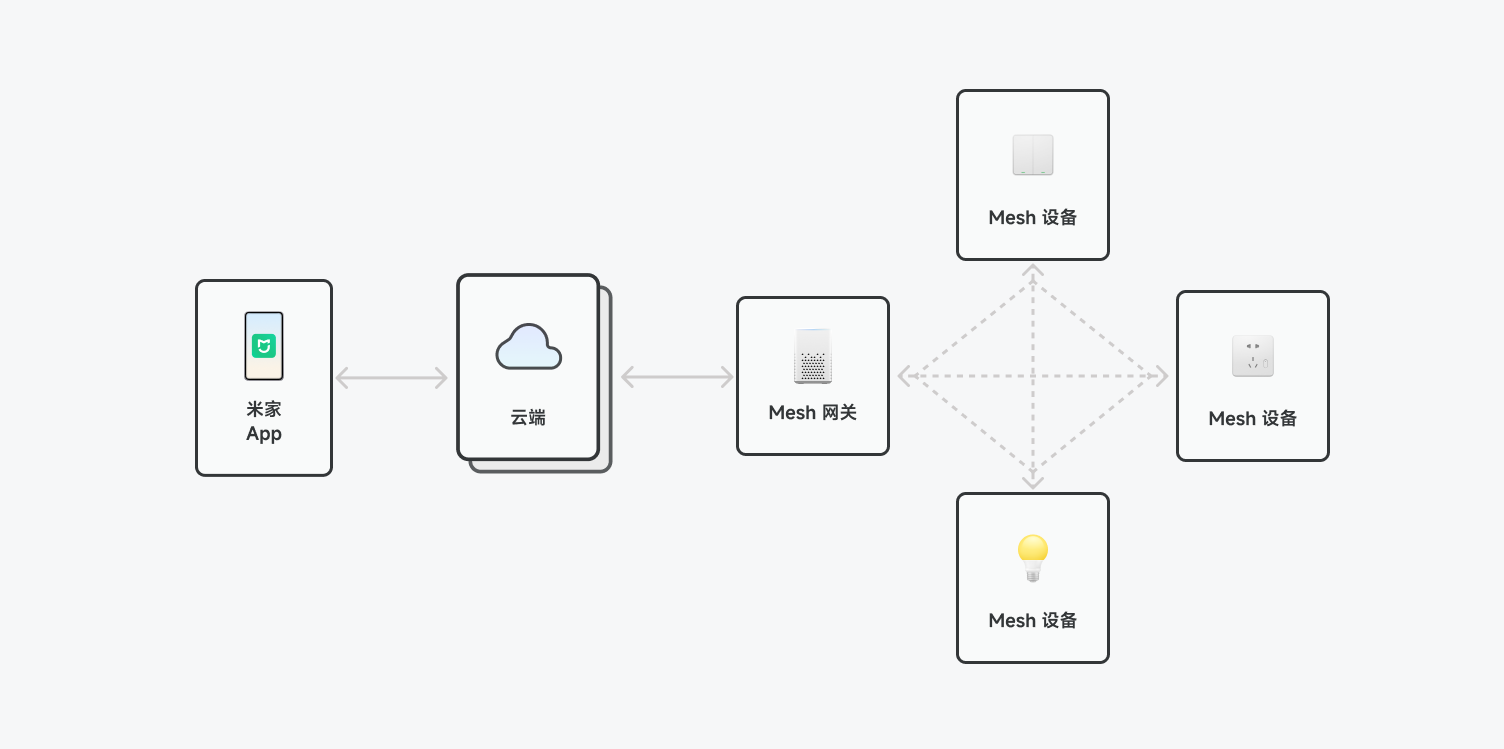

图二、米家 Mesh2.0 示意图
三、如何规划网络
3.1、Wi-Fi 仿真工具推荐
Wi-Fi 网络规划在一定程度上可依经验完成，但若能借助可视化工具进行辅助，结果会更直观、可靠。小剧在调研后选出了三个实用的工具。
- 移动爱家 APP
- 锐捷睿易 APP
- UniFi Design Center（文末会附上链接）
前两个都是 APP，操作比较简单，但受限于手机屏幕，并不适合精细的规划操作。
经实际测试，小剧更推荐 UniFi Design Center。
UniFi Design Center 虽然是商业品牌工具，但可以免费使用，无需购买其产品。
借助于在线仿真工具，可以导入户型图，配置房间、墙体、门、窗等细节。再添加 Unifi 的路由、AP 等设备进行模拟仿真。
还可以添加监控模拟布控。

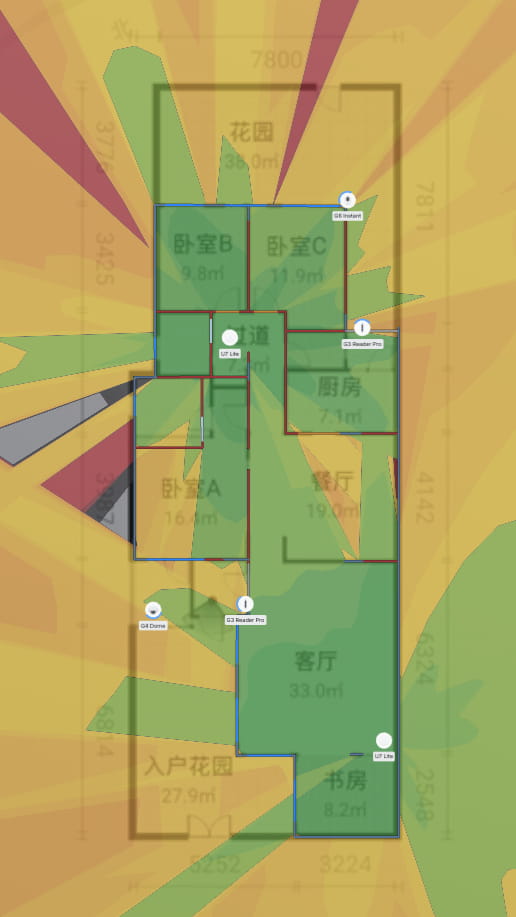

图三、5G Wi-Fi 仿真图

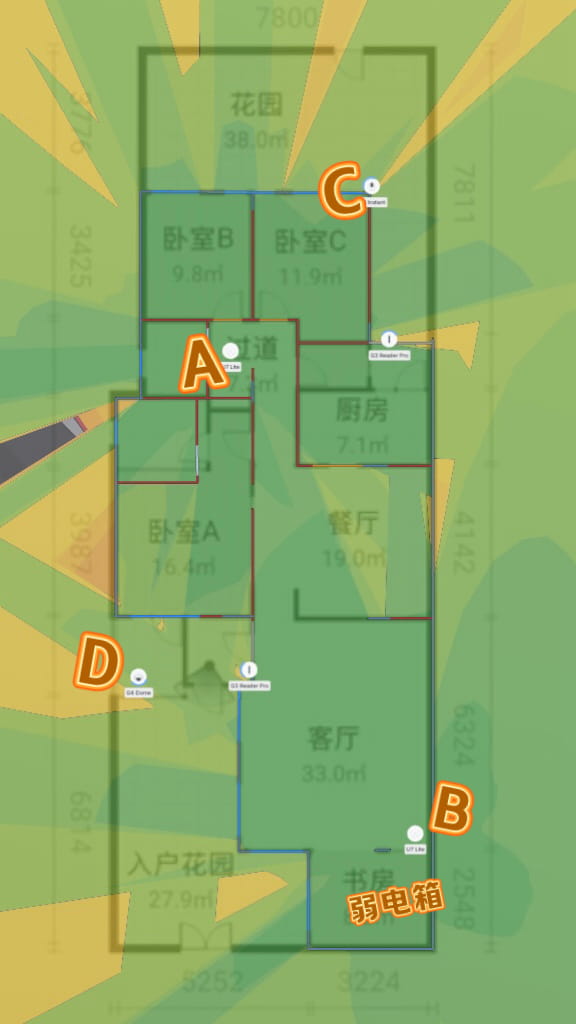

图四、2.4G Wi-Fi 仿真图
3.2、Wi-Fi、中枢点位选择
结合小剧的户型来看，上图中 A、B 两个路由器点位可以较好地覆盖全屋网络。
如果后期覆盖有盲区，C、D 两个监控位也可以视情况增设路由，来补充信号覆盖。只是目前看来没有必要。
提示：
Unifi Wi-Fi 仿真工具没必要贪图全绿覆盖，橙黄色的区域并不会对日常的使用有任何影响。
过于密集的绿色区域，反倒可能因为设备在多台路由之间频繁切换影响使用体验。
因此 A、B 两个点位可以初步定为家庭 Wi-Fi 覆盖的基础点位。
C、D 作为监控位的同时，也是 Wi-Fi 的备用点位，因此也需重点考虑。
米家中枢网关在小剧家里，一台就可以做到基础的信号覆盖，不足的话需要再添一台。
A 点同样作为米家中枢网关的主点位，B 点作为候补点位。
最终 A、B、C、D 四个点位就作为 Wi-Fi、中枢的基准点位确定了下来。
3.3、有线点位发掘
相比 Wi-Fi 的布局，有线点位的规划要简单得多。
前面的 A、B、C、D 虽然是 Wi-Fi 点位，但需要有线做基础支撑，因此这四个是最先确定下来的有线点位。
弱电箱是全屋最重要的"超级点位"，位于书房角落，后期将成为整个家庭网络的大脑。
服役在小剧现在房子里的各类设备，最终都会搬迁到这里。
书房作为设备密集型的房间，又单独预留了两个有线网口。
剩下的就简单了，每个卧室需要预留一个网口，尽管短期内用不到。
B 点处在电视柜中，本身需要有线。IPTV、电视机都需要有线连接。后期可能会增设的米家（副）中枢网关、其他盒子类的终端，为了稳定起见也都需要接入有线网络。
自此全屋的有线点位规划完毕。
3.4、网络走线规划
有线网络点位的梳理，只是小剧对家庭网络的需求，如何把它们组织起来是一件更头疼的事。
为了让网络结构更清晰，小剧采用了「一个大脑，两个中心」的思路。
弱电箱是"大脑"，统筹全局；公卫吊顶和电视柜是"两个中心"，分别负责卧室区和公共区的网络覆盖。

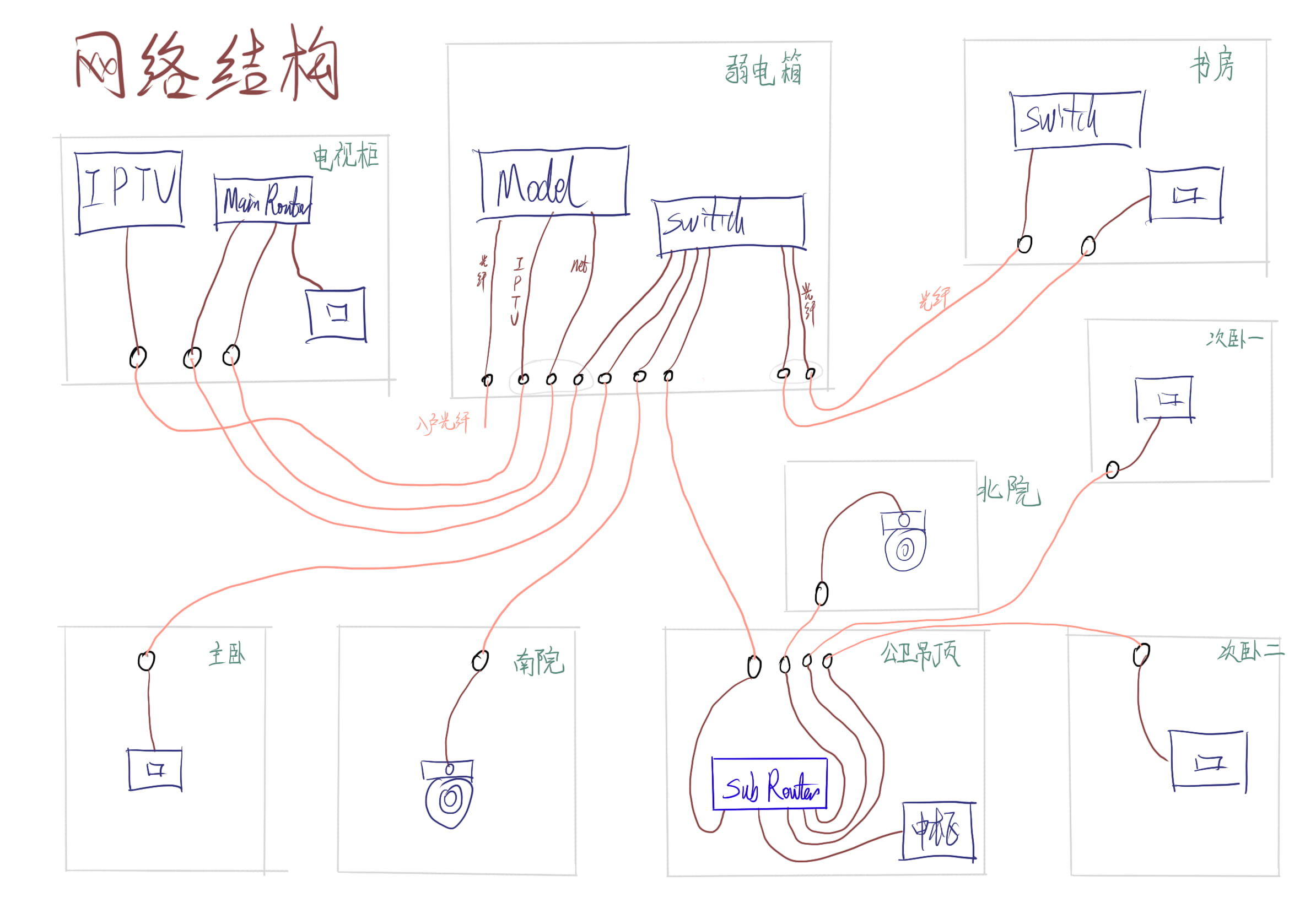

图五、网络走线图
3.4.1、一个大脑
弱电箱是家庭网络的大脑。前期布线无需向师傅说明家庭服务器的复杂结构，这部分等入住后小剧会自行搭建，所以上图并未体现。
这里包含了一根入户光纤管、通往"两个中心"以及其他空间的网线，一共九根管线。
小剧也没有留一个常见的铁壳弱电箱，只是简单的把全屋网络汇聚在了这里。
后期小剧会把这里打造成一个 mini 版的家庭机柜，让它成为真正的家庭网络"大脑"。
3.4.2、中心一：公卫吊顶
公卫吊顶作为卧室区域的 Wi-Fi 覆盖节点，同时全屋智能的中枢网关也在此处，所以这里便成了两个中心的其中一个。
由于户型狭长，加上两个卧室的网口仅作为备用，而公卫处的 Mesh 子路由本身有 4 个网口，因此采用了简化布线的方案。
只需从弱电箱引出一根主线，通过 Mesh 子路由分发至北院摄像头和两个次卧。
3.4.3、中心二：电视柜
电视柜节点主要服务于娱乐和会客功能，作为餐客厅的 Wi-Fi 覆盖点，同时承担电视机、IPTV 及其他娱乐设备的网络连接。
这里的路由器还被设计为拨号上网的主路由，因此自然的成为了一个独立的网络中心。
这里小剧尝试使用预埋线路 + 双 50 管来保证电视柜区域的走线隐藏和灵活搭建。
电视机和 IPTV 设备的所有线缆 （电源、网线、HDMI）通过预埋线路 + 上 50 管隐藏在墙体和柜体里。这些固定搭配日常无需变化，可以做到可用但隐形。
未来若新增电视盒子、游戏机等上屏设备，可通过下方 50 管连接至电视柜的开放格。这些小的设计点，可以很大程度保证，电视区域设备增设的灵活性。
图六、电视柜走线
四、网络走线实施
到这个阶段，小剧对家庭网络的需求已经明确了（在3.3部分梳理完成），各个房间的线路走向也划分完毕。
接下来进入水电施工阶段。
由于图纸中包含了许多后期接线逻辑，电工师傅在施工时无需了解这些细节。
因此小剧又把图纸做了进一步的简化，删掉各个节点内的设备信息，以及内部的接线逻辑，仅保留了预埋线路的走向，方便电工师傅进行施工。
连同上篇文章提到的开关点位的图纸，一起交给师傅进行施工作业。

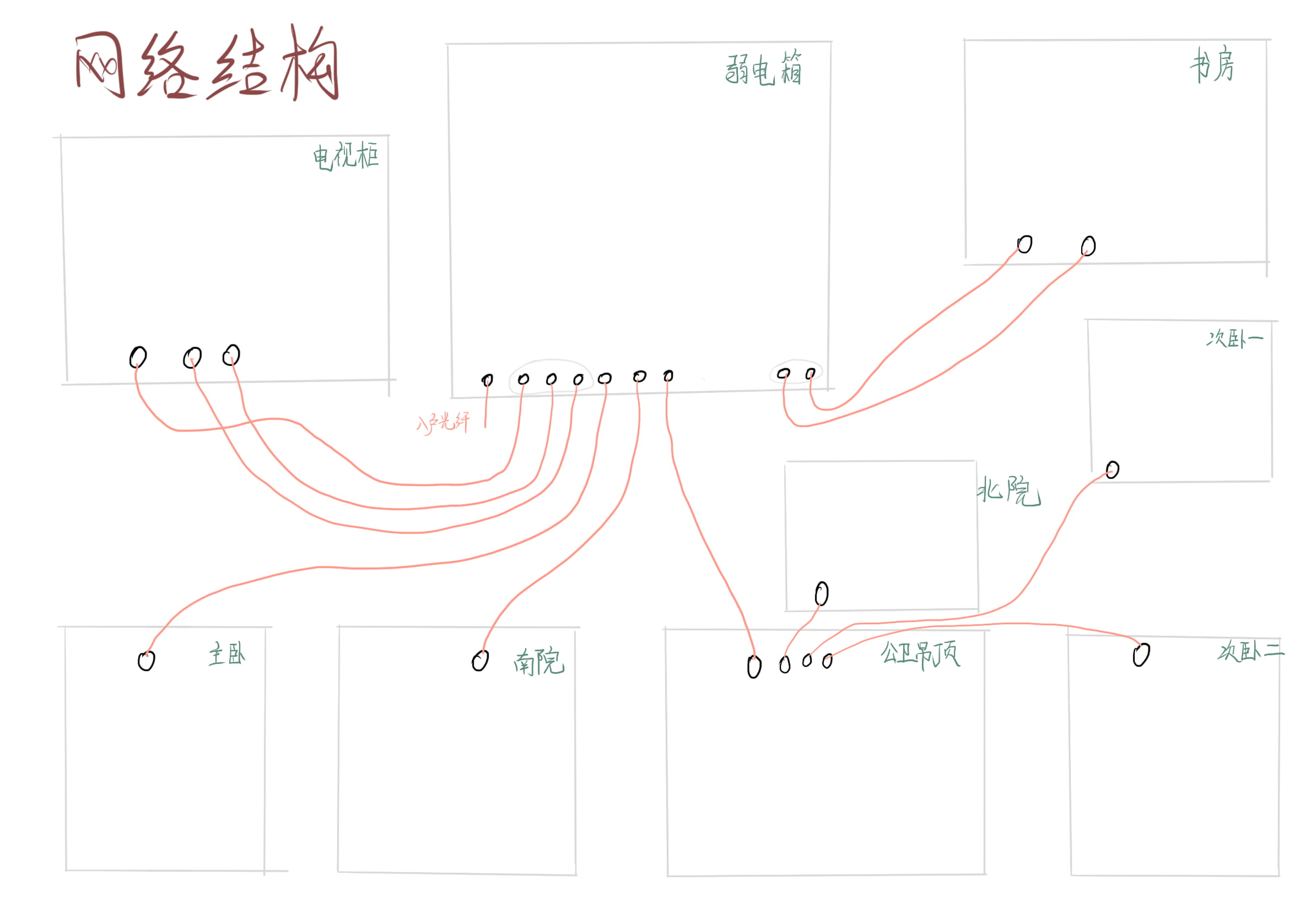

图七、网络走线图（电工版本）
图八、电视柜走线（电工版本）
五、网络拓扑远景图
以上这些都是家庭网络的基石，作为小剧新房装修的一部分。
目前水电施工已经结束，初步验收网络的走线和点位均符合设计预期。只是水晶头、网络面板尚未安装，网线也未经过测试。

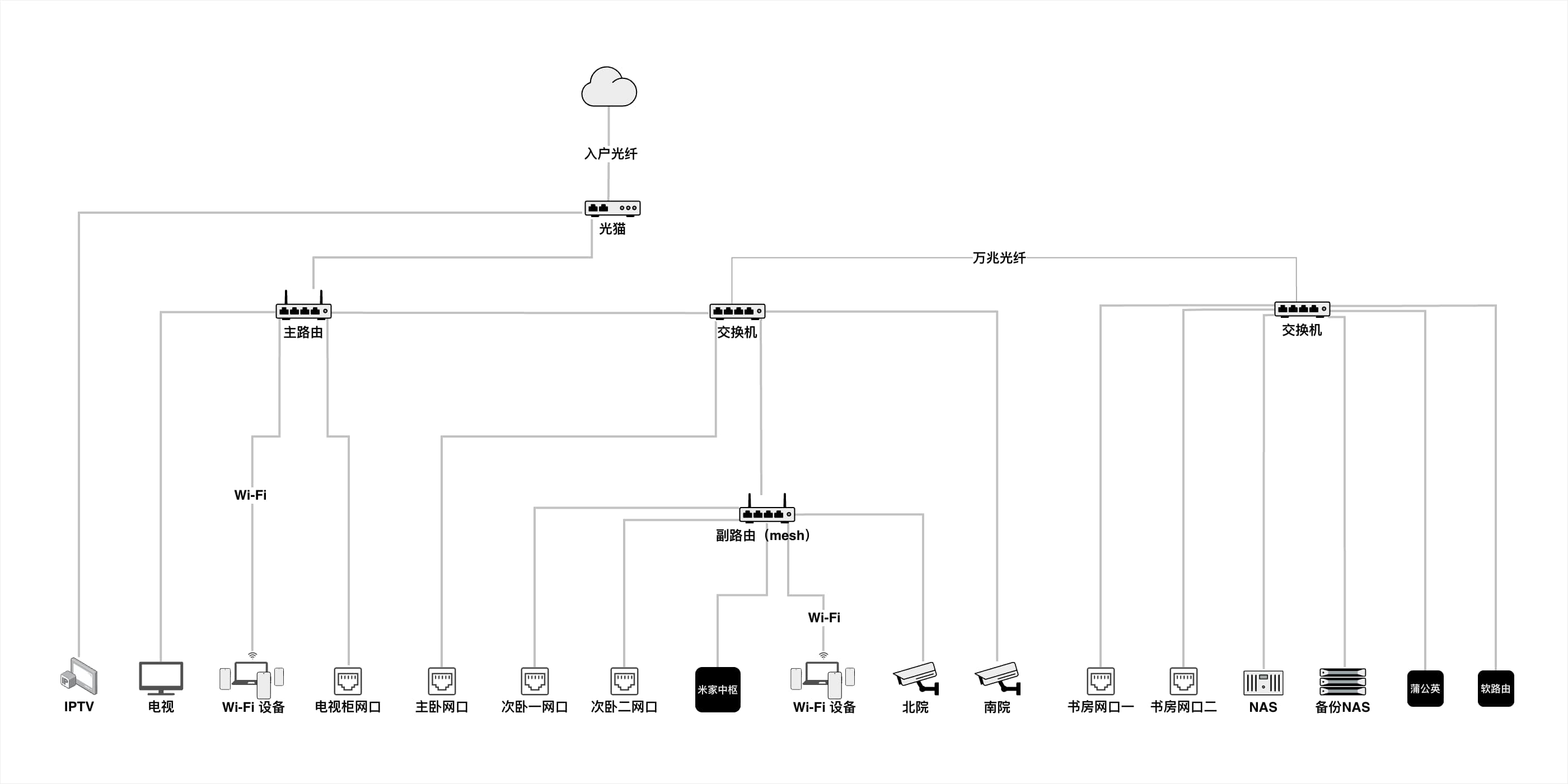

图九、网络拓扑图
值得注意的是，从拓扑图中可以得出一个疑问。
Q：为什么同样在书房，需要用到两部交换机，一台不是更合适？
A： 确实是的，一台 16 口交换机在这里最合适不过了，只是小剧目前家里有两台在用的同款交换机，均为八口 2.5G 电口 + 两口万兆 SFP+。
为了充分利用现有设备，小剧决定继续让手头的交换机发光发热。
六、写在最后
从户型分析、工具选择、点位规划到最终施工落地，整个网络规划历时一个月。虽然过程繁琐，但看到水电验收时每一根网线都准确到位，还是很有成就感的。
这套"一个大脑 + 两个中心"的架构，本质上是根据狭长户型的特点，用最少的设备实现最优的覆盖。当然，纸面规划再完美，也需要实际使用来检验。
后续等所有设备就位后，小剧会再分享实际使用体验和踩坑记录，包括：
- Wi-Fi 漫游真实表现
- 米家蓝牙 Mesh2.0 的稳定性测试
- 全屋智能场景的联动调试
如果你也在规划家庭网络，或者对文中的方案有疑问，欢迎在评论区交流讨论！你的户型是什么样的？遇到了哪些网络覆盖的难题？或者有什么独特的布线经验？都可以分享出来，小剧和你一起探讨！
说明：
本文中涉及的 Wi-Fi、米家蓝牙 Mesh 2.0 及有线网络方案，仅适用于小剧当前户型，其他户型请勿直接套用。
