在城镇住宅中，弱电箱已经是除了水、电、燃气以外的另一个标配了。
早些年弱电箱是进出有线电视的通道；再后来是网线入户节点；现在弱电箱的常客成了一根细细的光纤挂着块光猫。
A.I. 统治互联网，互联网统治人类的当下，弱电箱更化身为每个家庭身上的赛博枷锁。
弱电箱，虽然已经嵌入到了大大小小的户型中，但标准的尺寸却小的出奇。能达到 320mm 的宽度已经称得上"大号"弱电箱了。
一、弱电箱，还是不要弱电箱？
小剧购入的这套房子，初次装修于十几年前。弱电箱是嵌入在墙体内的 260 x 200 x 100mm 超迷你款。近十根网线再加上光纤、强电、光猫都要挤在这个小空间里。
最明显的特点，就是又薄又小。

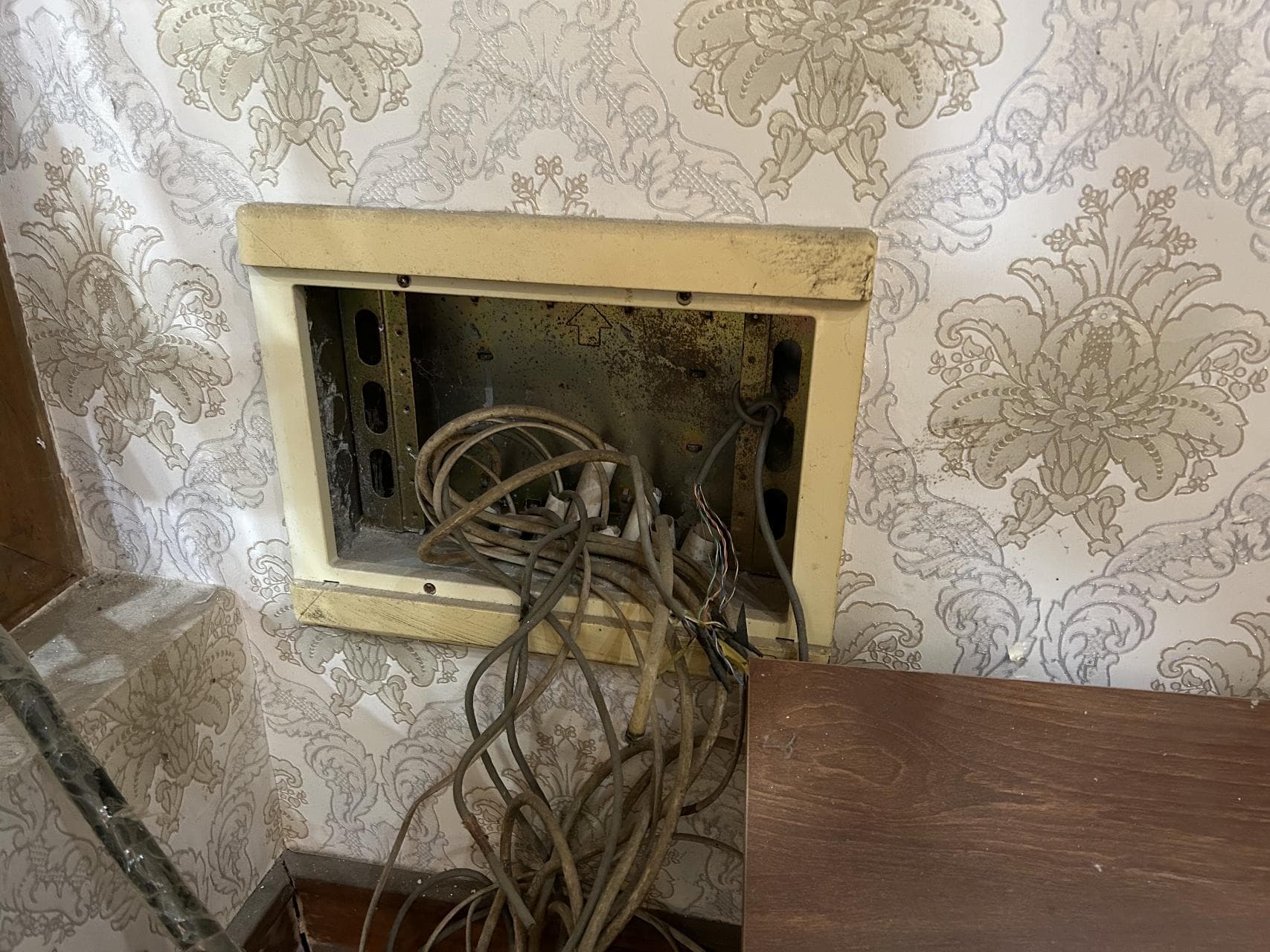

图一：收房时弱电箱照片
1.1、方案一：换大号的弱电箱
小剧向来以捣鼓网络为乐，所以针对弱电箱第一个方案就是，换一个更大号的弱电箱。
装修刚开工时，小剧购买了一个 500 x 400 x 100mm 的超大弱电箱。
这个弱电箱的容量确实傲人，收快递的时候全程是两个胳膊抱着回家的。

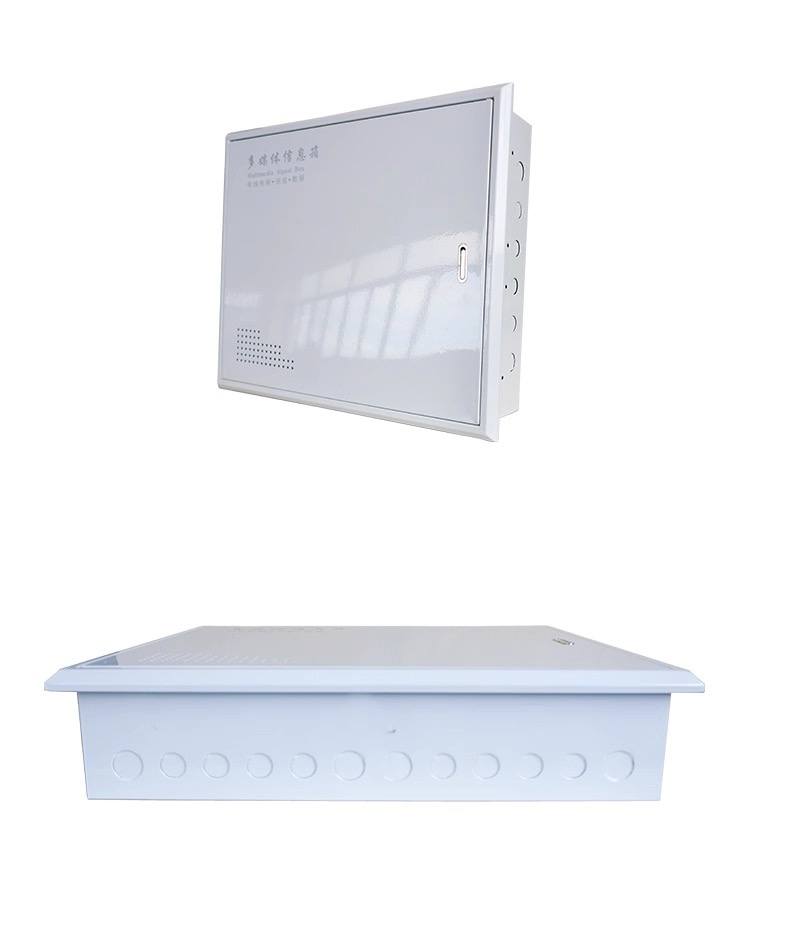

图二：大号弱电箱照片
但是弱电箱大到一定程度后，整体结构会更容易形变，收货后边角的焊点都有部分脱落。
另外这个尺寸的弱电箱的体积确实变得更大了，但是容量也来到了一个尴尬的范围。
相比于小号的弱电箱，它能轻松放得下光猫、交换机、路由器，甚至再加一两个网络设备都绰绰有余。
然而无论多大号的弱电箱箱体，它始终是固定容量的，这个限制将会锁死日后拓展的上限。
1.2、方案二：可以不要弱电箱？
这些年家装中还有一个趋势，就是"去弱电箱化"。
去弱电箱化，本质上是将弱电箱所承载的设备，转移到附近的鞋柜、电视柜等柜体中。基于这种思路，也可以把它设计成一台独立的家庭服务器机柜。
而不是拘泥于嵌入墙体的铁壳弱电箱这个形态。
脱离了小盒子的束缚，弱电箱的尺寸也就变得更加灵活。嫌大了可以借助层板缩小弱电箱的体积，嫌小了也可以借助于打孔，向上或者横向扩展弱电箱的空间。
1.3、选哪个方案呢？
基于小剧对设备迁移的延续性，后期增添设备的扩展性以及可维护性的需要，小剧很自然的会选择方案二。
在家庭服务器机柜的思路指导下，小剧开始研究设计师的效果图。最终在书房的一个小角落，给弱电箱安排了一个容身之所。

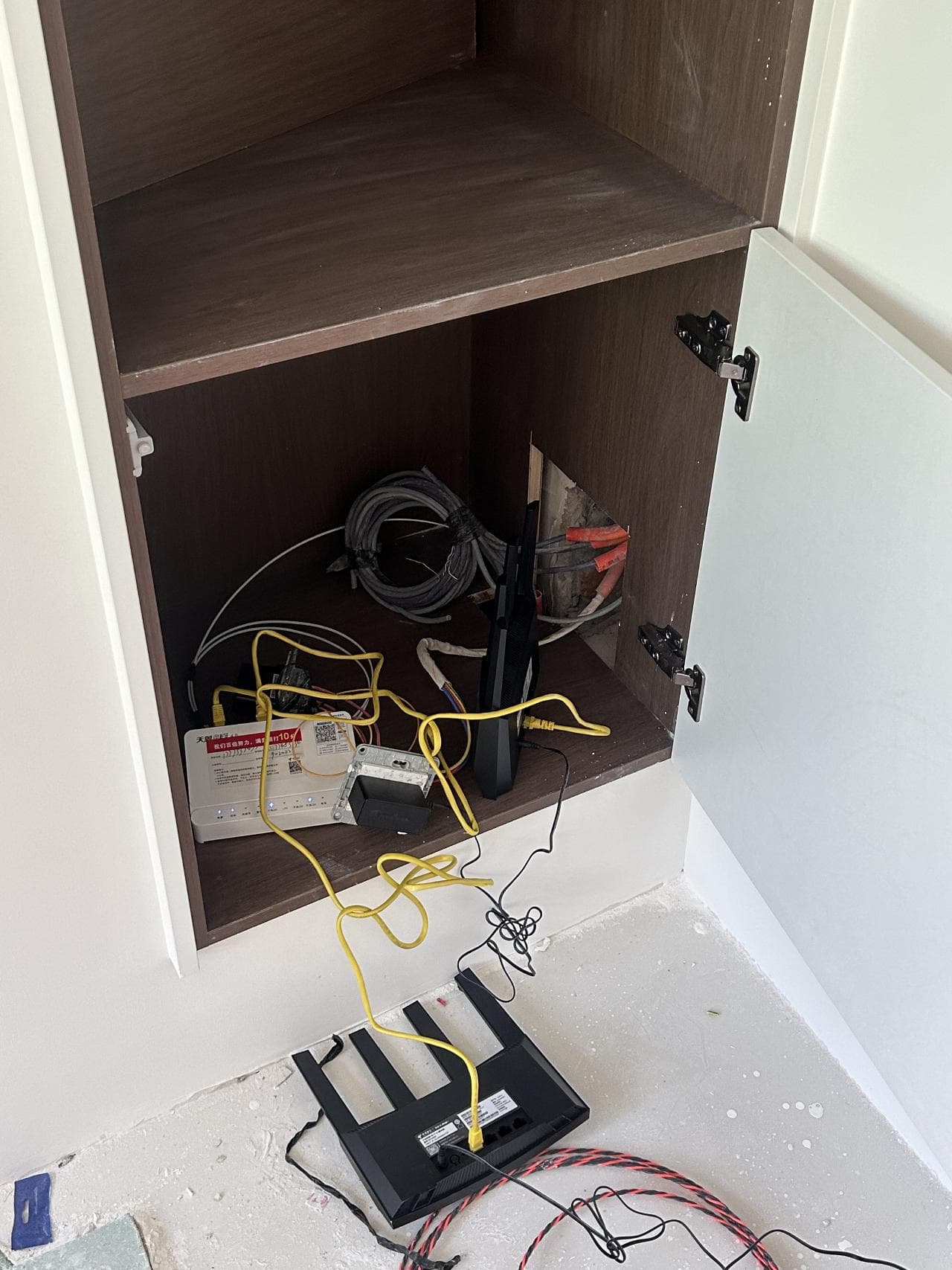

图三：机柜早期现场图
二、设计家庭服务器机柜
2.1、为什么它已经不是弱电箱了
对于家庭服务器机柜，再叫它"弱电箱"已经不合适了。
一来是它的形态已经不同于常规意义上嵌入墙面的弱电箱了。二来这里将放置的设备会远超弱电箱内常见的设备。
这里除了有接入网络的光猫，更多的会放置家庭存储、个人服务器、内网穿透等设备。
2.2、会放置哪些设备
这是小剧家庭服务器体系里，迭代了好几年后保留下来的设备，搬家时这些设备都会随着小剧一起入住到新房。

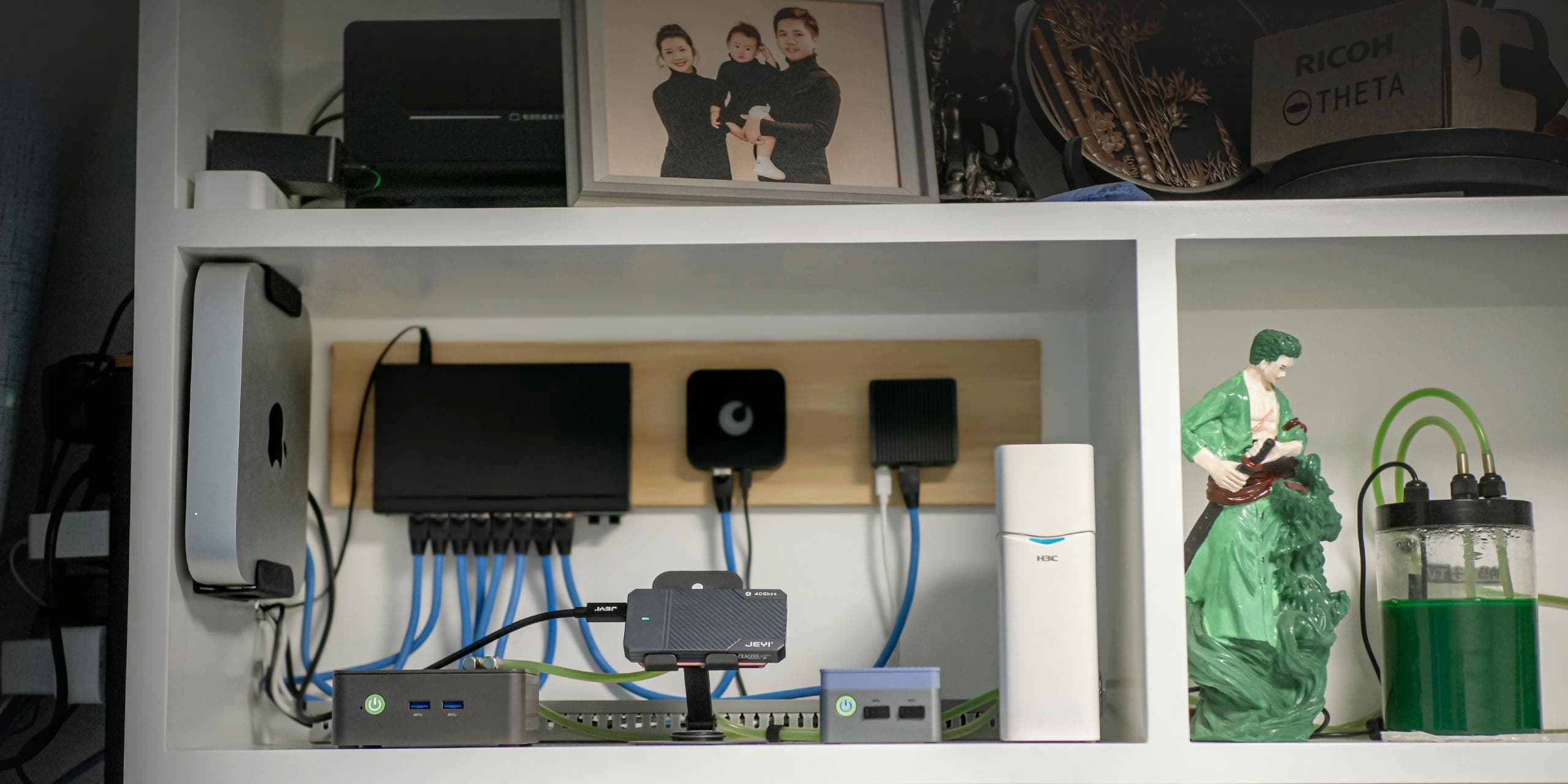

图四：现有家庭服务器照片
因此，这里会放置的设备，主要是融合了小剧原有的家庭服务器设备，以及新房入网所需的光猫等相关设备。
具体有以下设备：
网络、电路连接类
- 光猫：家庭外网的统一出入口
- 交换机：拓展网口的设备
- 理线架：网络理线神器
- 插排：各设备供电入口
存储服务类
- UPS：NAS 服务器的保命符
- NAS：家庭存储 + 服务的核心设备
- 外网服务器：家庭内网服务暴露在公网中的桥接机器
- 备份存储机：NAS 数据的备份分身
- 蒲公英：人在外时，提供访问家庭内网服务的专职机器
- 旁路由小盒子：偶尔开机一用的小设备
其他
- 水冷罐罐：为 NAS DIY 的"小空调"
这些设备决定了机柜必须同时满足接入、供电、散热、维护和藏线几个需求。
2.3、3D 建模规划空间
小剧的这台机柜的体积约为 510 x 450 x 550mm，作为弱电箱的升级版，尺寸是非常富裕的。
但是考虑到将要放置的设备，如果不合理规划势必会乱糟糟的。
结合之前规划家庭服务器的经验，充分利用墙面垂直空间，是提高空间利用率非常好的手段。
另外也需要有一个易于操作的"遮丑"空间，用于增减设备时更轻松的理线。
在这两条思路的指导下，结合需要放置的设备，小剧使用 3D 建模软件对这个空间做了很多版本的预演。
最终小剧采用了上中下三层的设计。
上层主要展示交换机和整齐排列的网线，体现设计的秩序性，是后期机柜特色的一部分。
中部用来摆放最常用的飞牛、H3C 等设备。这些设备后期会高频的操作，维护、调试起来更方便。
因为主要的发热设备集中在上 + 中层，这部分是开放性的设计，不存在闷罐的情况，所以散热的问题就由各自设备自己完成。
最下层则是设计了半封闭的盒体，用来藏一些乱糟糟的线缆。

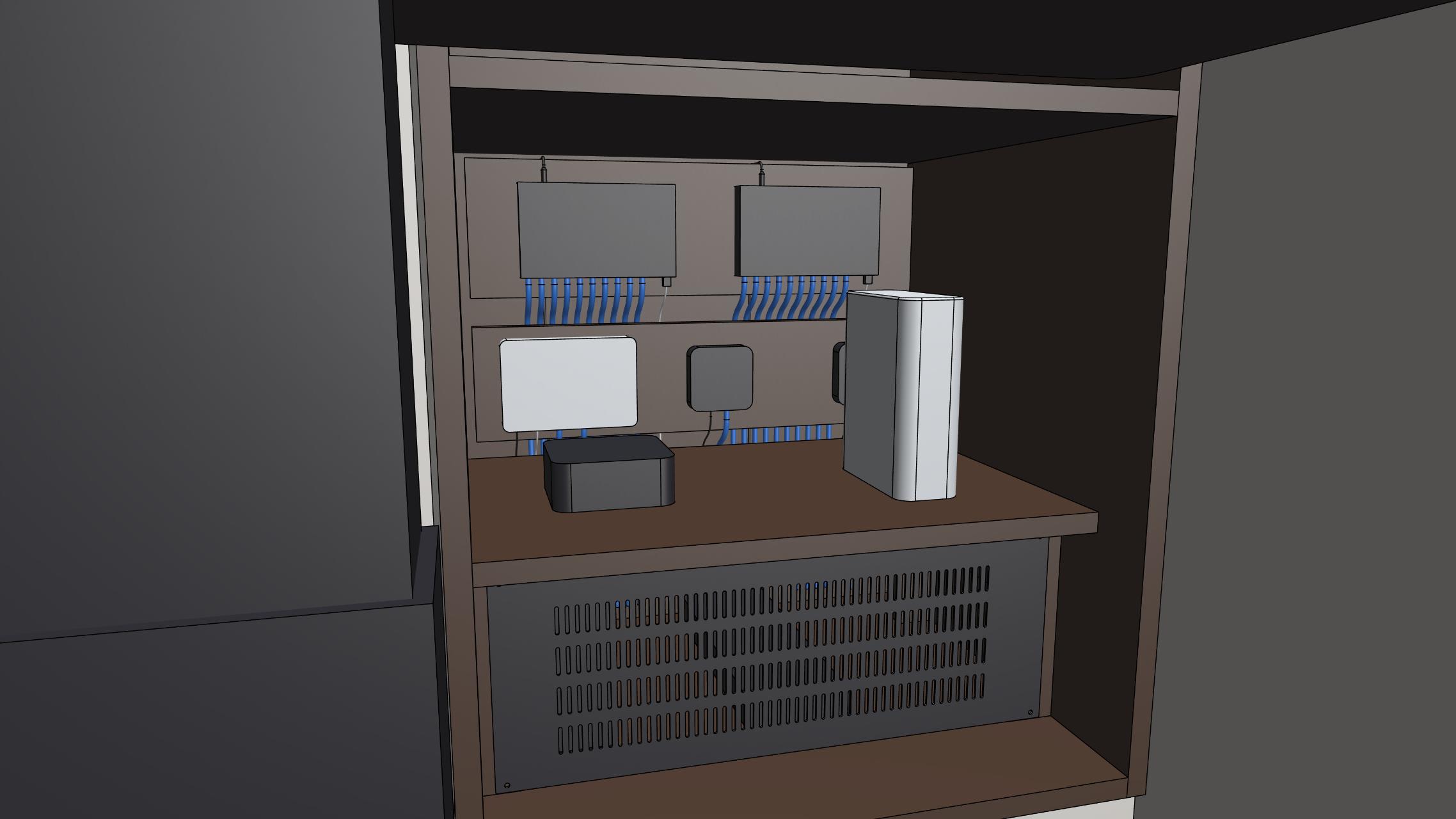

图五：3D建模设计图
看了设计完成稿，上中下分层的甚至有点像中国神话世界观的【仙 - 人 - 魔】的结构。既能展示秩序、美观的一面，又兼顾了空间利用率与相对美观的方案，同时又能通过藏线的设计保证后期扩展的可能性。
2.4、购买零配件
因为小剧的家庭服务器机柜并非是标准机柜的尺寸，很多配件并不能去买标准化的产品。
但也正因为它不是常规尺寸，零配件的购买变得更加灵活起来。
关于机柜，小剧一共买了以下零配件。

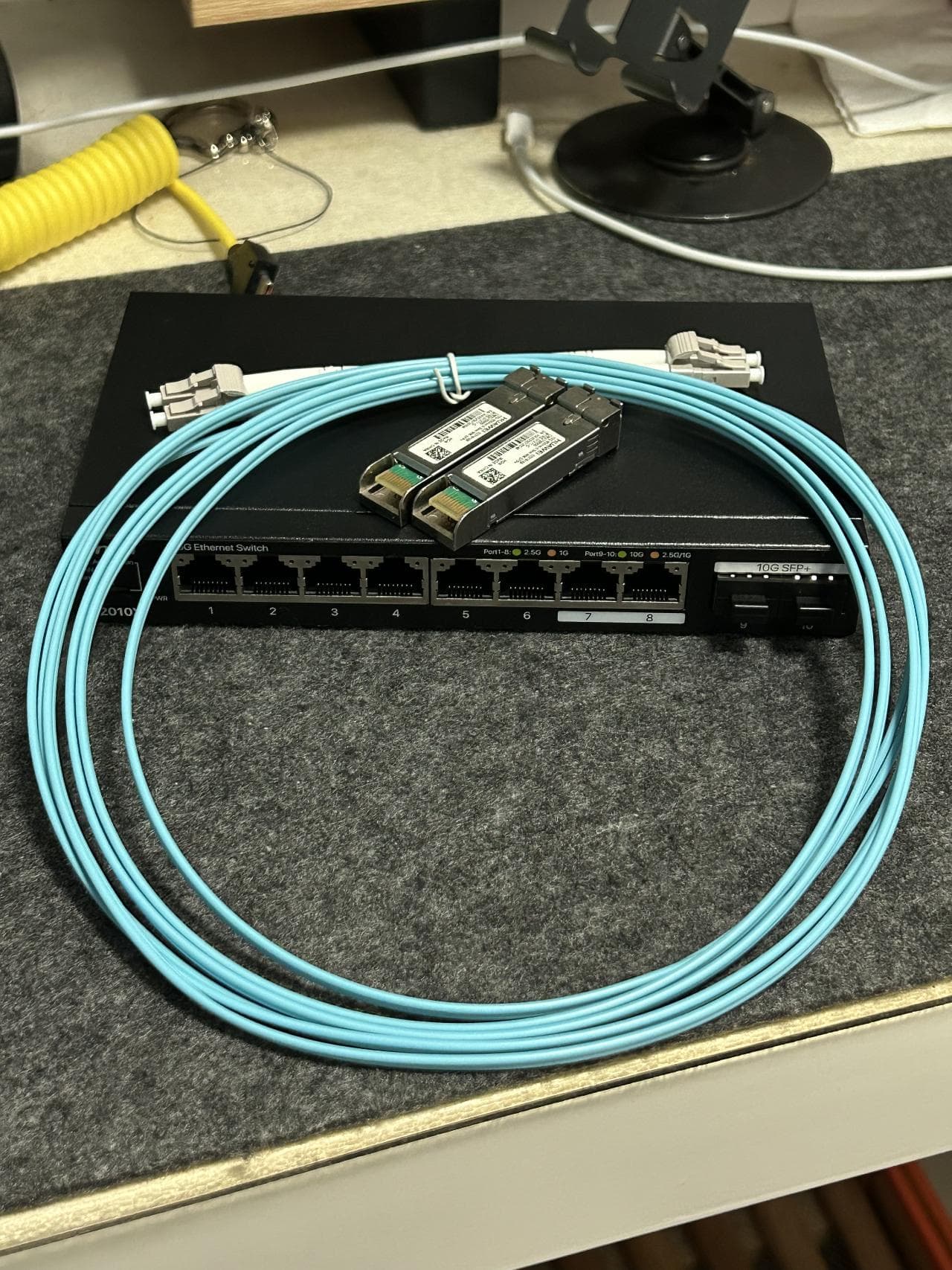

图六：部分零配件图
16 口配线架
作为网络的中枢区域，这里向外汇聚了 8 根网络出入口。为了理线的便利性、外漏网线的整洁统一，购买了这款 16 口 配线架。
20 根灰白色网线
既然配线架提供了方便进出机柜的插口，各设备的线路连接就需要统一、长短合适的网线来支持。
最开始小剧准备延续之前家庭服务器的经验，自己手打网线。但是实际经验告诉小剧，手打在做跳线这个场合下并不合适。
跳线的作用是在较小空间里完成设备的连接，多线芯的软线更合适。并且手打网线的偶发的失败率，会被过多的数量放大。
4U盲板
这个是为了兼具美观与实用的配件，是后面理线阶段最终遮丑的利器。
其他设备
还有一些细碎的零配件就不展开聊了，如：山形连接件、内嵌螺母+手拧螺丝、理线槽、PDU 插排等。
三、动手搭建
因为 DIY 成分较大，这部分并未让装修公司来实现，一来沟通成本非常大，二来做出来的成品也不一定喜欢。因此这部分就直接自己上手干了。
涉及到结构搭建，虽然有 3D 设计图作指导，实际上手还是有些难度的。
这部分会按照框架搭建、安装、连接、理线四步进行。
3.1、框架搭建
框架搭建是整个机柜的基石，后续所有的设备、线缆都会附着在这套框架之上。
框架主要有三部分：
- 底部框架，这是整个机柜最重要的部分，它向下围合成了一个封闭的线缆收纳区，向上形成了一个放置设备的平台。同时内右侧提供给理线用的配线架，最前方可以安装散热盲板。
- 层板，这个较为简单，在底部框架搭建完成后，只需要裁成合适尺寸的长方形的木板就可以形成一个设备平台。
- 上层横板，为了合理利用垂直空间，最内侧背板上设计了两个横向的木板，用来安放小设备和藏线的装置。

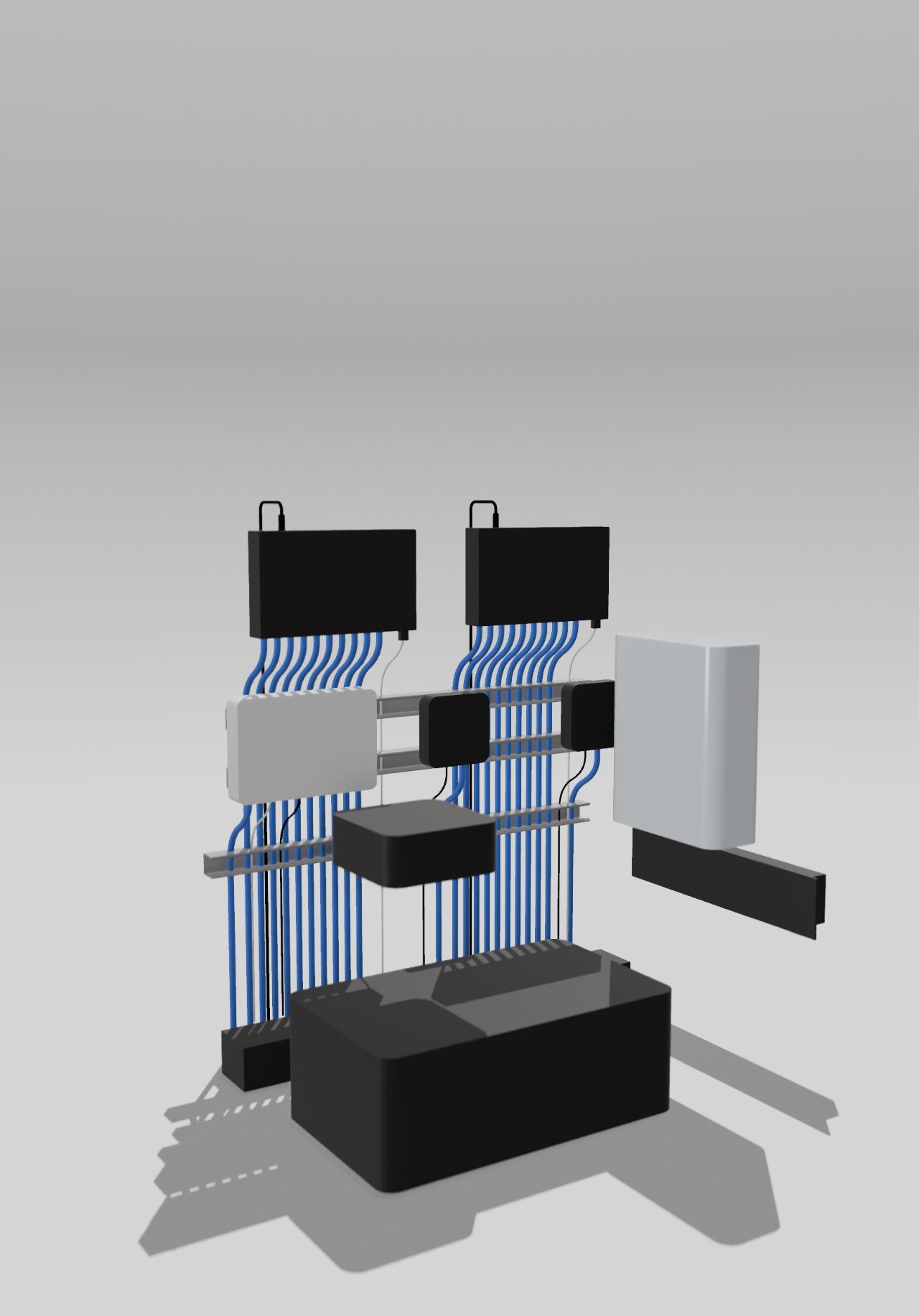

图七：3D建模结构图
框架部分因为都是板材加工和固定，对动手能力和加工工具都是有要求的。得有电圆锯或者轨道锯，用来把板材切割到合适的尺寸。
因为是初次尝试切木材，而且是这种小尺寸的板材切割，过程中翻了不少车。
接下来就是框架搭建固定了。
搭建过程就是无聊的打螺丝，但是为了后期成品的美观，和操作的便利，还是花了一些小心思。
- 横版需要用螺丝固定，但是螺丝可以打在后期安装设备的位置，设备安装完成后就会被遮盖。
- 底部框架采用斜孔螺丝的打法，避免前端暴露螺丝孔洞
- 后期维护设备，偶尔需要拆卸散热盲板，进行插拔电源、网线的操作。所以盲板需要支持快拆快装。

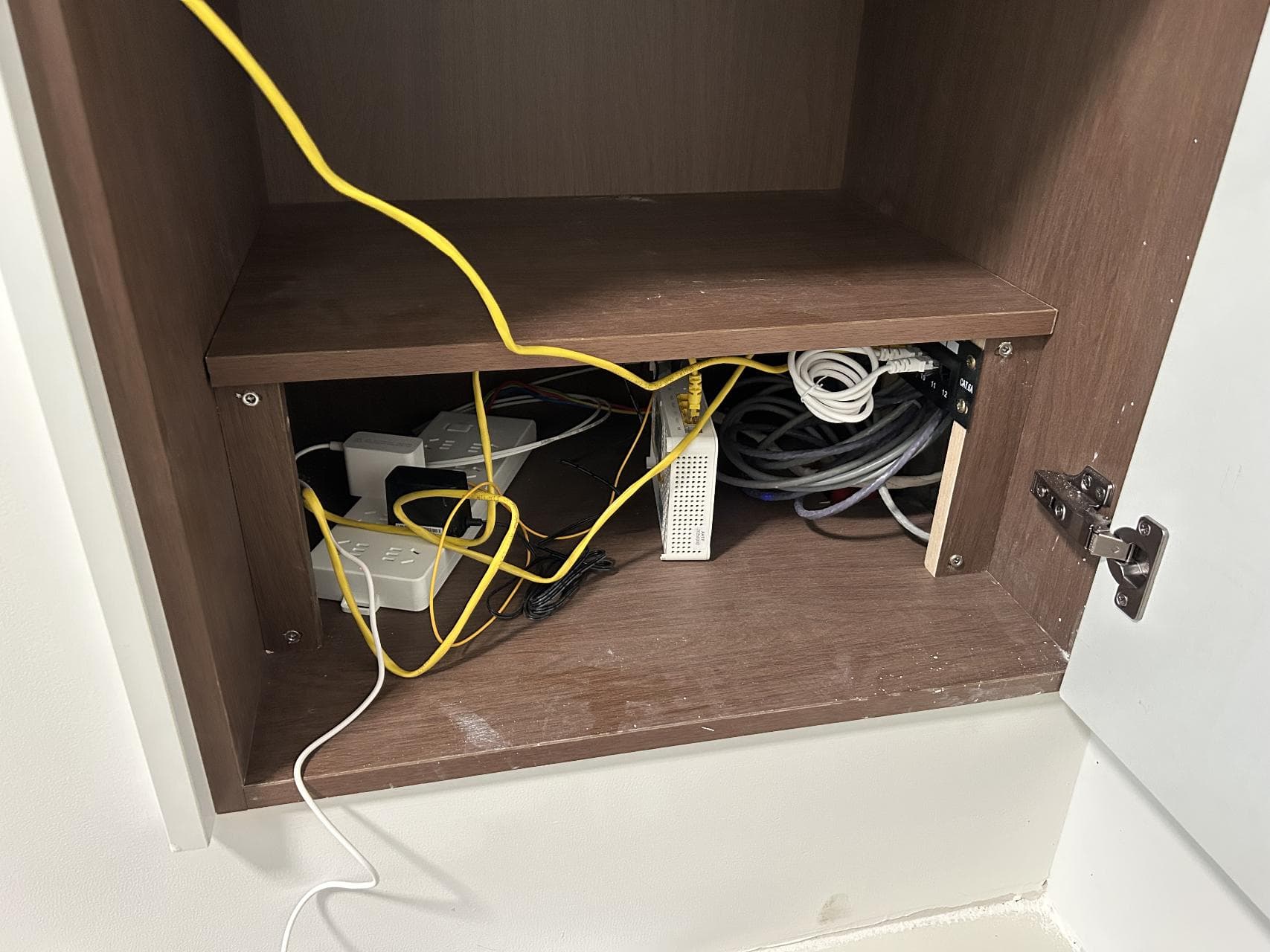

图八：机柜搭建过程图
3.2、设备固定安装
因为有前期建模的参考，这一步反而异常简单。
交换机、光猫都有固定上墙的螺丝孔位。用纸张给设备取形，再标记好螺丝位置，然后用取形后的纸张去打螺丝，再安装。这是小剧这些年试过的最高效、准确的设备安装方式了。

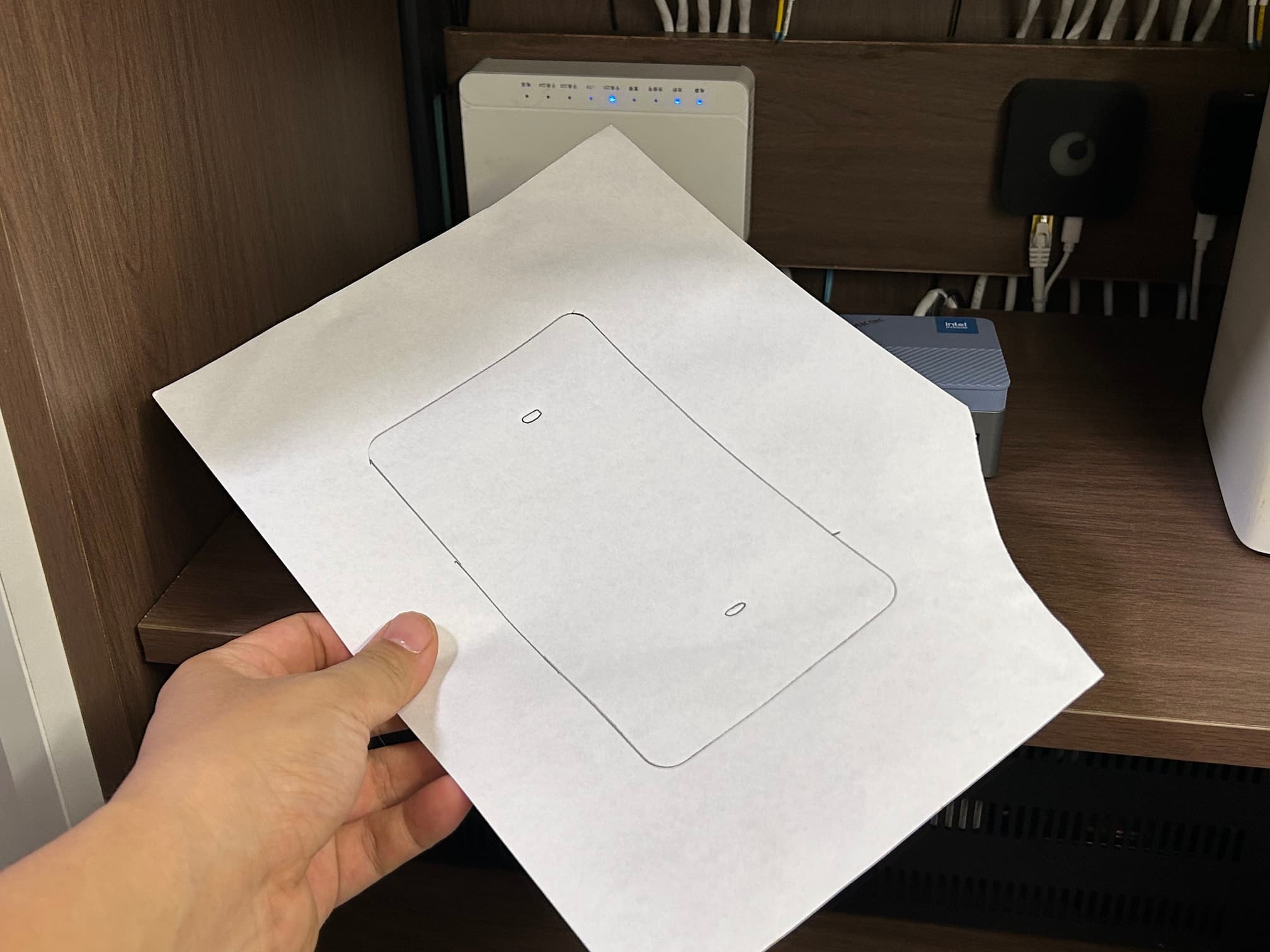

图九：取形纸样图
另外像蒲公英、R2S 这类极度小巧的设备，一般不会自带安装螺丝孔位。不过也正是因为它的小巧，使用纳米胶即可轻松固定。
以前小剧还担心使用纳米胶时间久了会脱落，这次搬家从之前的房子拆设备的时候，R2S 甚至把板材的贴皮都拽了下来，纳米胶依然纹丝不动。
至于飞牛、H3C M1 是直接放置在平台上的，也谈不上安装。
3.3、网络、管线连接
这一步其实是一年前那篇《智能网络搭建实录》的继续落地。
今天的绝大多数操作都是在落地「一个大脑，两个中心」的蓝图。尤其是文末的「网络拓扑远景图」。
这一步是整个机柜搭建的重中之重，它让一个个独立的设备真正连接起来。
虽然配线架上都是网口，但每个口的作用并不相同。为了避免形成网络环路，还是得遵照网络拓扑图来进行网线的连接。
因为主路由不在机柜内，首先第一步就是分清路由器的 WAN 和 LAN 对应配线架的位置。其次要分离出 IPTV 的网口。
这两个区分开之后，剩下的全部交给交换机分发。
除了网线，每台设备都需要独立供电，电源线的整理对后期的整洁也很重要。

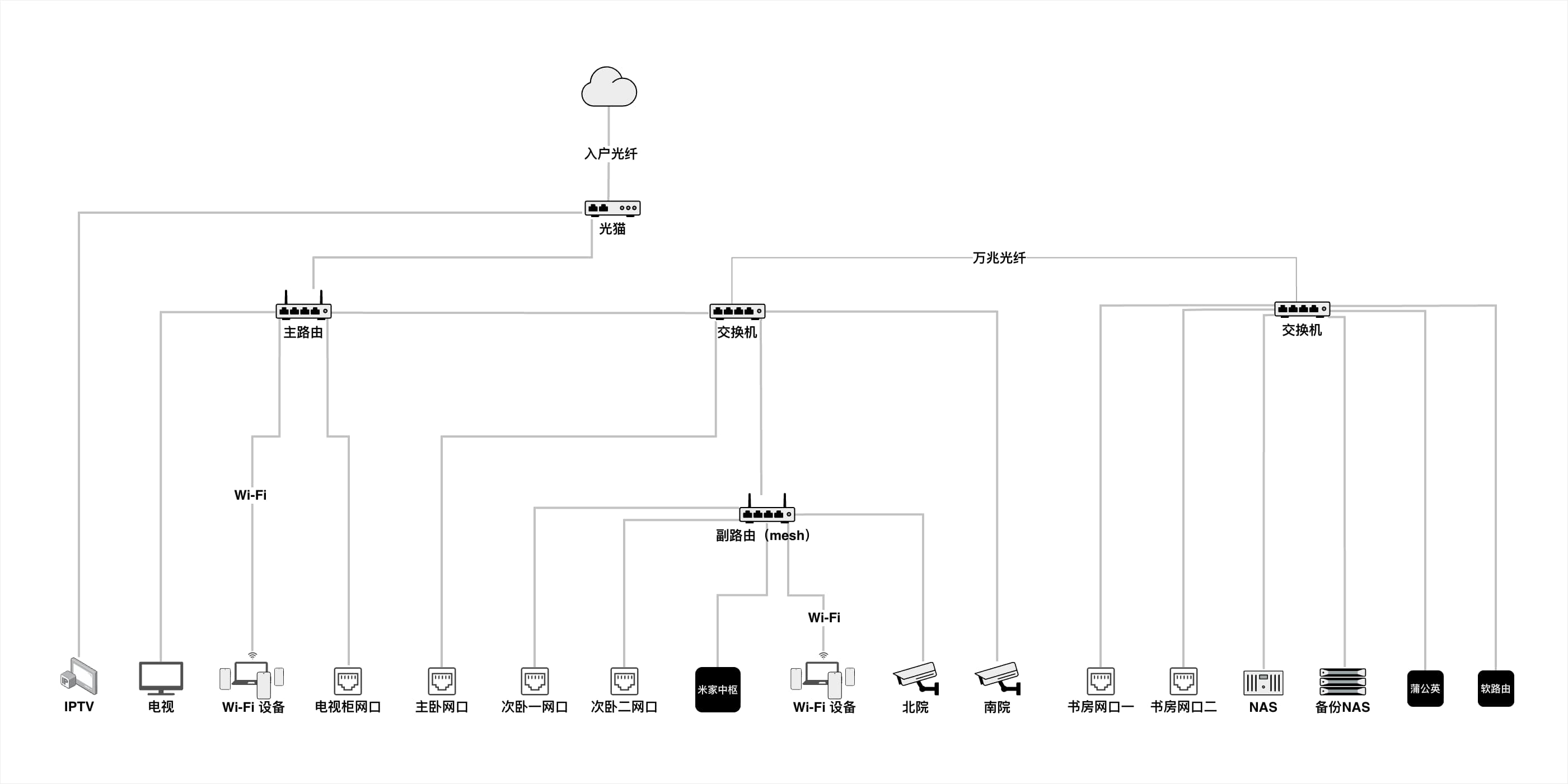

图十：网络拓扑图
3.4、解压的理线环节
前面的步骤做完，整个机柜其实已经可以跑起来了。但是为了后期维护的便利性，以及视觉整洁的需要，理线是必不可少的环节。
这里借助了两大理线神器。
一个是桌下理线槽，这里小剧用了邪修的方案，并没有按传统的倒置安装方式去使用，而是侧面安装，利用类似梳子一样的孔洞让走线可以等距排列。
另一个就是 2mm 白色扎带。这个尺寸的扎带非常细小，在这种小尺寸的空间中理线刚刚好。力道不需要很强，纤细的身子也能做到近乎隐形。

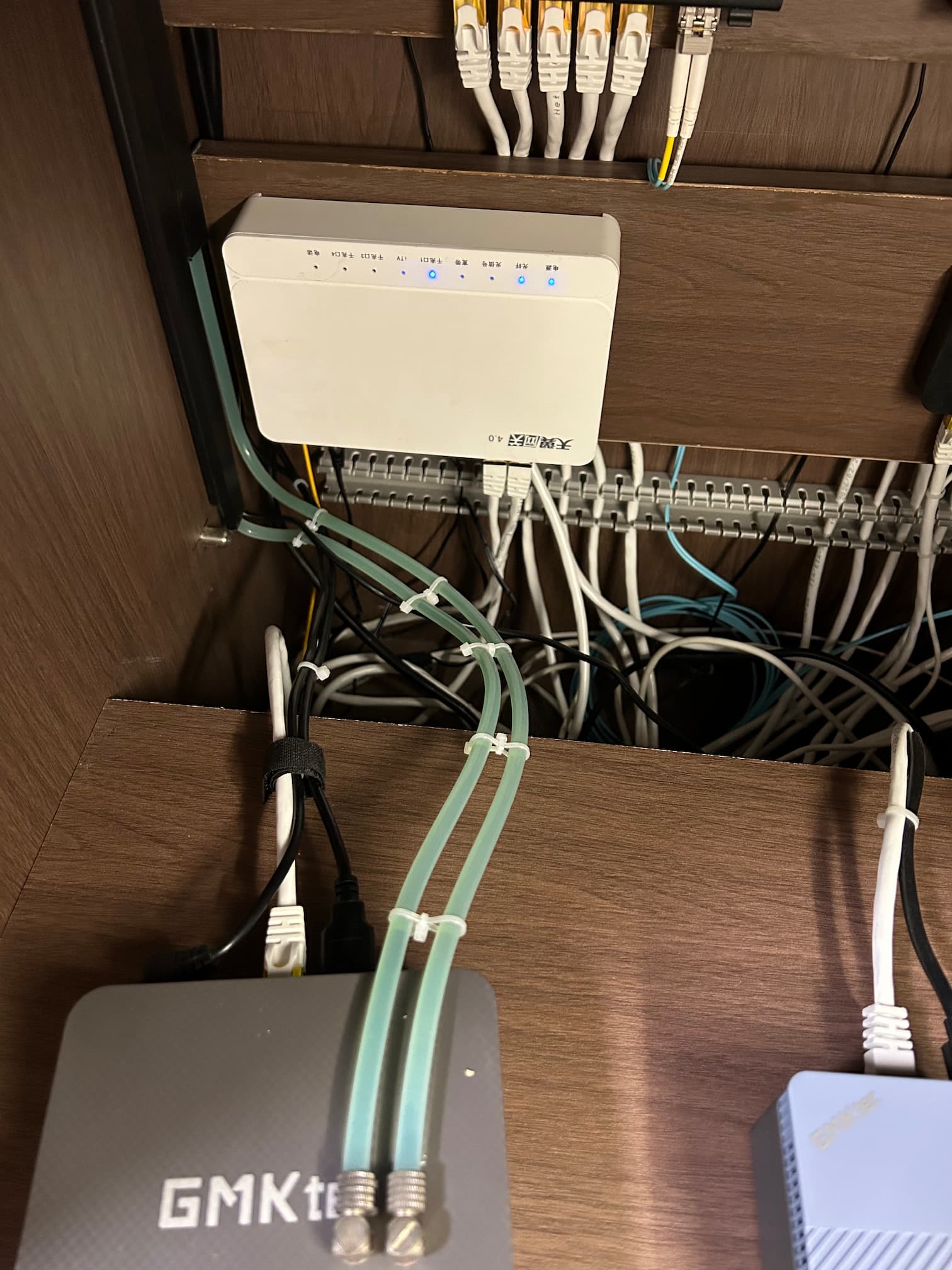

图十一：理线槽、扎带妙用合集
四、咔嚓，拍照
折腾到这一步，这台机柜就算完工了，弱电箱的去实体化也已经完成。
与其说小剧打造的是没有弱电箱的家，不如说小剧是在解构、重组弱电箱的功能之后，搭建起来的独属于小剧的家庭服务器机柜。
没有弱电箱，并不意味着没有网络中心；只是它不再是传统弱电箱的样子了。
在可维护性和拓展性上小剧非常满意。
咔嚓，拍照，收工。

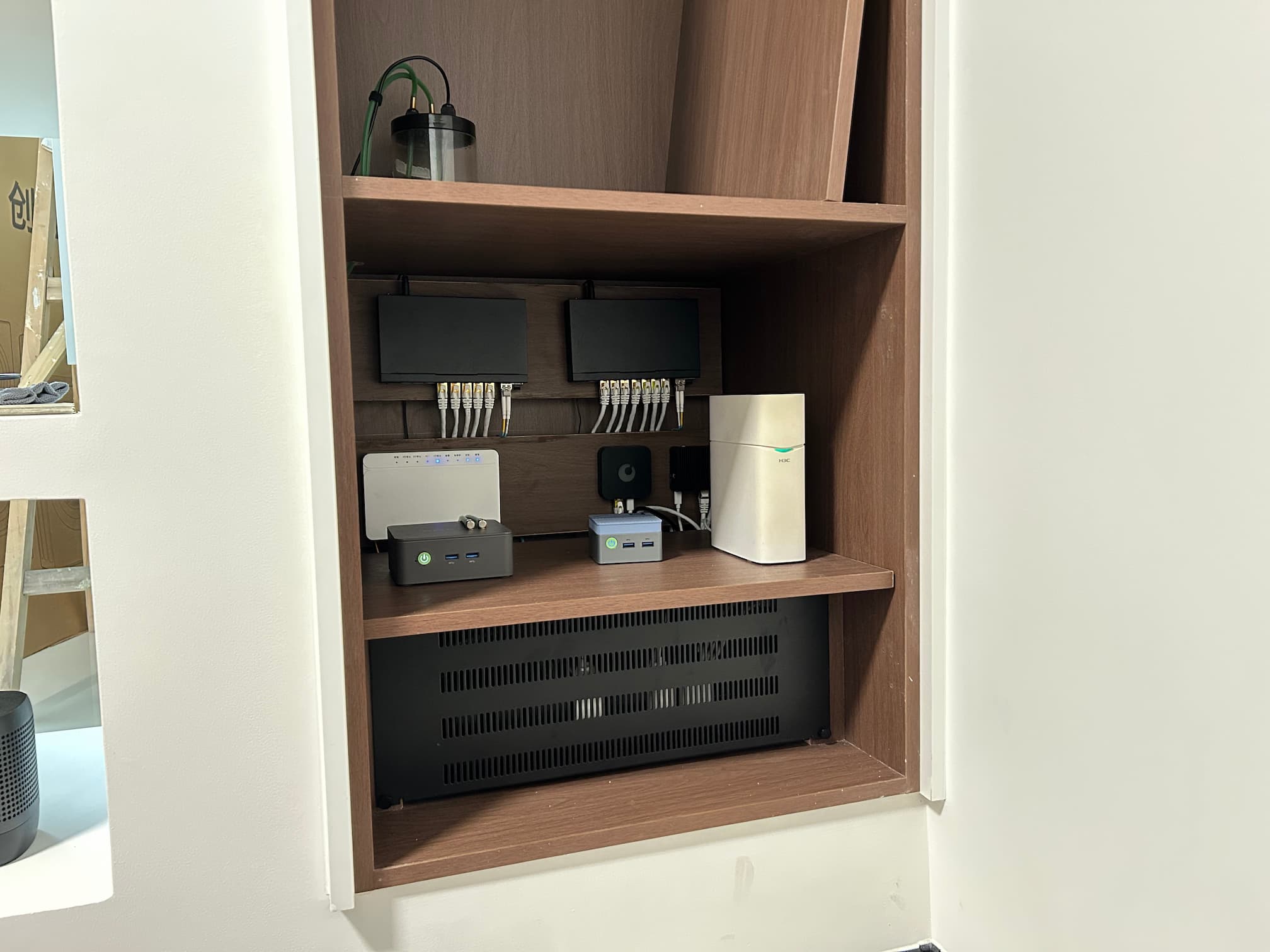

图十二：家庭服务器机柜全家福
